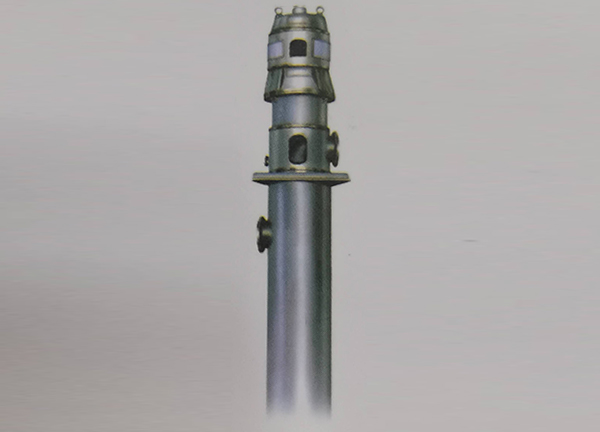

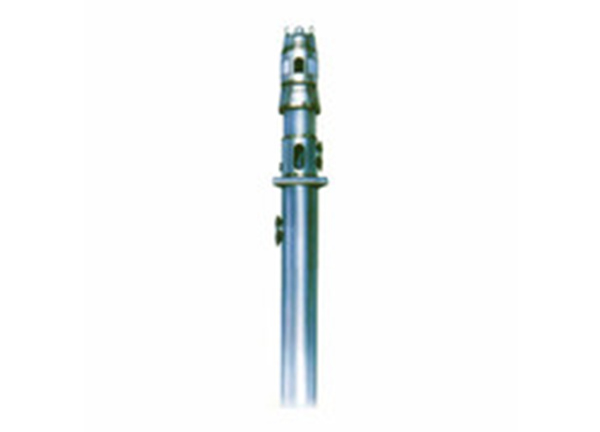

LDTN型凝結水泵

用途∶

LDTN與LDTNA和LDTNB型凝結水泵適用于輸送火（核）電廠凝汽器凝結水，也可用于NPSH或安裝基面受限制的化工流程中輸送物化性能類似水的介質。

性能范圍∶

流量Q∶85~1940m3/h

揚程H∶48~360m

介質溫度t常溫~80℃（特殊要求可達到120℃)

結構∶

LDTN、LDTNA 和LDTNB 型泵為立式多級筒袋式結構，吸入與吐出接口分別位于泵筒體和吐出座上，二者可以做180°.90°等多角度變位，葉輪為封閉式，首級葉輪單吸、雙吸兩種形式。平衡軸向力形式有兩種，一種由電機承受軸向力，一種由泵本身平衡軸向力。

軸承∶

泵內設有多處水潤滑軸承，用以承受轉子徑向力。LDTN（A.B）-P型泵上有一平衡鼓加一對向心推力球軸承來平衡軸向力。

其它泵由電機上推力軸承承受軸向力。聯軸器

聯軸器∶

泵轉子內部軸間用卡環式筒形聯軸器連接，泵轉子與電機軸聯接方式有兩種∶電機承受軸向力的，用法蘭式剛性聯軸器聯接;泵本身平衡軸向力的，用彈性聯軸器聯接。

軸封∶

軸封為軟填料密封，也可按特殊訂貨設計成機械密封。

傳動∶

俯視逆時針方向旋轉。

輔助水系統∶

密封水∶軸封需要外供密封水，水質為凝結水，水量為0.3~0.5m/h，水壓為0.2～0.4MPa，水溫不大于38℃。

冷卻水∶水質為軟化處理后工業水，水溫為05 ih，水壓為03MPa∶560KW以上的電機設有軸承冷卻器，也需要外供冷卻水，水量為8～12 m3/h，水壓為0.1~0.2MPa。

材質∶

可根據用戶要求選配。
